一、基本參數 | |||
|
產品信息 |
產品型號 |
溫度范圍 |
電源功率 |
|
MRT-GDSR-1000A |
-20℃-150℃（單機制冷） |
380V/7KW | |
|
MRT-GDSR-1000B |
-40℃-150℃（單機制冷） |
380V/8KW | |
|
MRT-GDSR-1000C |
-60℃-150℃（雙壓縮機） |
380V/9KW | |
|
MRT-GDSR-1000D |
-80℃-150℃（雙壓縮機） |
380V/10KW | |
|
工作尺寸(W*D*H) |
1000*1000*1000mm | ||
|
外形尺寸(W*D*H) |
1500*1500*2000mm（約） | ||
|
溫度范圍 |
-20℃～+150℃ | ||
|
溫度分辨率 |
0.1℃ | ||
|
溫度波動度 |
±0.5℃ | ||
|
溫度均勻度 |
≤±2℃ | ||
|
升溫速率 |
約1℃～3℃/min (空載測試) 特殊速率可定制 | ||
|
降溫速率 |
約0.7℃～1℃/min (空載測試) 特殊速率可定制 | ||
|
濕度范圍 |
20-98%RH | ||
|
濕度分辨率 |
0.1%RH | ||
|
濕度偏差 |
±2.0%RH（濕度 ＞ 75%RH） ±3.0%RH（濕度 ≤ 75%RH） | ||
|
溫濕度對照表 |
| ||
|
電壓和功率 |
380V/50HZ,7KW | ||
|
設備重量 |
約850KG | ||
|
設備噪音 |
≤75dB | ||
|
二、測試標準 | |||
|
|
GB/T2423.1-2001 試驗A：低溫試驗方法 GB/T2423.2-2001 試驗B：高溫試驗方法 GB/T2423.3-1993 試驗Ca: 恒定濕熱試驗 GB/T10586-2006 試驗箱技術條件 GB/T10589-2008 低溫試驗箱技術條件 GB/T 10592-2008 高低溫試驗箱 GB/T11158-2008 高溫試驗箱技術 | ||
|
三、箱體結構 | |||
|
概述 |
試驗箱采用整體結構形式，箱體工作室采用整體焊接工藝，采用耐 高低溫有機硅膠材料密封，公司裝配完成，整體發貨。 箱體上部為工作室，內有送風電機、無火花離心扇葉、限制溫度帶 護套加熱器、機械制冷及純銅片耐腐蝕制冷蒸發器等； | ||
|
內膽材質 |
SUS304 1.2mm | ||
|
外殼材質 |
采用優質鍍鋅板表面經酸洗磷化處理后靜電噴塑 | ||
|
保溫材料 |
采用聚氨酯發泡及超細玻璃纖維（厚度 100mm）環保安全無毒無異味。 | ||
|
控制操作面板 |
位于箱體門一側，符合人工學設計，操作快捷方便 | ||
|
門體設計 |
采用單開門設計，并設有內外雙層設計，門與箱體之間采用雙層硅 橡膠密封條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時 門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置。 | ||
|
加強結構件 |
為防止試驗箱體發生變形，特在箱體內部采用80#槽鋼加強，防止因箱門過重，發生箱門變形，影響密封性能等。 | ||
|
隔物架 |
標準3塊 每塊承重≥30KG | ||
|
測試孔 |
φ50mm、φ100mm根據客戶要求開孔 | ||
|
觀察窗口 |
測試室大門上設有1個可視玻璃窗口：200×300mm（W*H）中空電阻膜加熱防霜觀察窗。408L以上玻璃視窗為300*400mm | ||
|
照明燈 |
德國歐司朗冷光源 | ||
|
四、空氣調節系統 | |||
|
調控方式 |
空氣強制循環，靜平衡調溫 | ||
|
空氣循環裝置
|
根據試驗箱容積的大小，采用2臺或者多臺離心式風機，長軸外置電機驅動，確保送負強勁，溫度均勻 | ||
|
加熱方式
|
采用限制溫度的護套型加熱器，PID 調節， 執行元件：固態繼電器，PID+SSR | ||
|
五、制冷系統 | |||
|
制冷方式 |
機械制冷：采用世界名牌法國“泰康”低噪音壓縮機制冷； | ||
|
低溫主要配件 |
電磁閥：Denmark“DANFOSS” 過濾器：U.S.A“ Emerson” 膨脹閥：Denmark“DANFOSS” 壓縮機：法國“泰康”(客戶可選品牌：博客、EMERSON艾默生谷輪、Bitzer比澤爾) | ||
|
蒸發器 |
翅片式風冷冷凝器 | ||
|
充氮焊接工藝 |
低溫聯接管路采用優質無氧銅管，使用知名的“羅森伯格”電動彎管機進行管路的制作、充氮焊接、48小時高保壓防泄漏工藝以確保焊接質量 | ||
|
降噪措施 |
低溫管路配備減震工藝管，降低壓縮機工作時帶來的噪音。制冷機組采用減震簧和膠墊進行減震和降噪。 | ||
|
制冷能量調節技術 |
溫度平衡方式：采取自動流量控制制冷能量調節技術，即中央控制器根據不同的溫度點通過控制制冷量的大小，使設備運行始終處于相對低功耗狀態。 | ||
|
冷凝方式 |
水冷式/風冷式 | ||
|
制冷劑 |
采用R404a、R23環保制冷劑。 | ||
|
六、加濕系統 | |||
|
加濕方法 |
不銹鋼加濕器 | ||
|
加濕器材質 |
不銹鋼鎧裝 | ||
|
加濕器控制方式 |
無觸點等周期脈沖調寬，SSR（固態繼電器） | ||
|
加濕器裝置 |
水位控制裝置、加熱器防干燒裝置 | ||
|
水箱容量 |
15L | ||
|
補水方式 |
人工補水/自動補水 | ||
|
七、溫控儀表 | |||
|
溫濕度控制器 |
臺灣七寸威綸觸摸屏+自研PLC | ||
|
主要執行電器 |
交流接觸器：法國Schneider/施耐德 斷路器： 法國Schneider/施耐德 熱繼電器： 法國Schneider/施耐德 小型繼電器：日本OMRON/歐姆龍 | ||
|
人機對話界面 |
彩色觸摸式人機界面和高性能可編程控制器，控制器具有密碼保護功能，輸入不同的密碼具有不同的操作權限，避免人為觸摸而停機。 | ||
|
顯示方式 |
LCD彩色液晶顯示，觸摸控制。中文界面。 | ||
|
顯示精度 |
溫度0.01℃，濕度0.1%RH，時間0.01min。 | ||
|
程序容量 |
可設置120個程序組，共1200段，程序之間可以鏈接。 | ||
|
系統運行方式 |
程序運行方式，定值運行方式。定值運行可達999999h59min. | ||
|
數據顯示 |
設備具有年、月、日及時間顯示，設備總的運行時間、程序段運行時間顯示 | ||
|
故障信息 |
顯示故障狀態、可能原因分析。 | ||
|
定期保養信息提示 |
定期彈出日常維護保養和定期維護保養項目表，提醒和指導操作人員定期進行設備的保養。 | ||
|
控制功能 |
上下限溫度保護功能（聲光報警裝置），控制系統還具備自檢測、自診斷功能，自動進行故障顯示、報警；自動運行和停止的定時功能（可預設開機日期、時間）；自診斷功能，具有多種斷電恢復模式，試驗完成后具有自動停機并聲光提示。 | ||
|
數據接口（選配） |
配標準RS485/RS232或以太網口等常用數據接口 | ||
|
遠程監控（選配） |
專用通訊軟件一套，可實現將中央控制儀表與計算機進行遠程通訊管理。連機后可通過計算機對設備實現運行，溫度、濕度等參數的連續監控。（可聯機200臺設備） | ||
|
八、安全保護功能 | |||
|
接地保護 |
可靠的接地保護裝置 | ||
|
漏電保護 |
漏電/斷路保護 | ||
|
短路保護 |
加熱器短路保護 | ||
|
鼓風機超載 |
鼓風電機超載保護 | ||
|
超溫保護 |
工作室獨立超溫報警 | ||
|
制冷機超壓保護 |
制冷機超壓保護 | ||
|
制冷機超載保護 |
制冷機超載保護 | ||
|
電源保護 |
電源欠壓、過壓、缺相保護 | ||
|
九、隨機出貨資料 | |||
|
產品合格證 |
1張 | ||
|
產品使用說明書 |
1套 | ||
|
儀表使用說明書 |
1套 | ||
|
質量保修卡 |
1份 | ||
|
保險絲 |
5枚 | ||
|
十、設備使用條件 | |||
|
電 壓 |
AC 380V±10%、50 Hz | ||
|
環境溫度 |
-5～35℃ | ||
|
環境濕度 |
<= 85%R.H | ||
|
大 氣 壓 |
86～106Kpa。 | ||
|
場地要求 |
設備應水平放置于通風良好的試驗室內，周?chē)鷳?yīng)留有充足的空間供操作及維護之用；試驗箱附近最好能備有排水地漏。 | ||
|
環境條件 |
設備現場周?chē)鸁o(wú)強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其他熱源直接輻射。 | ||

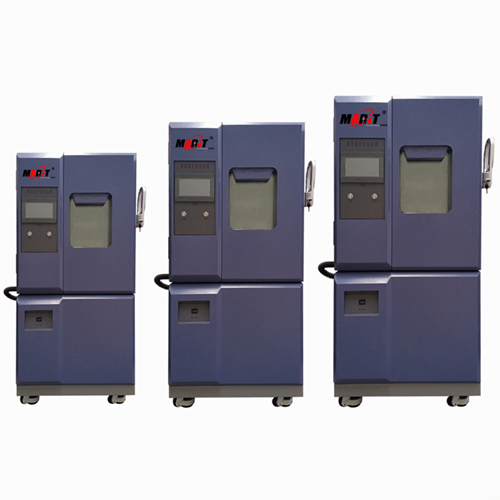

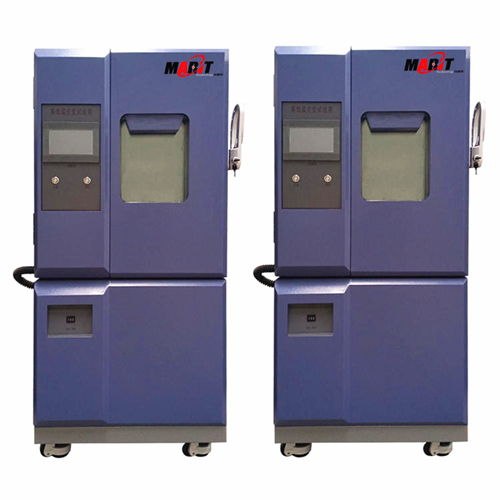

十一、高低溫濕熱試驗箱參考圖片
